内外齿轮自动涂油设备
文章出处：灵熙 人气：发表时间：2020-02-17 14:31

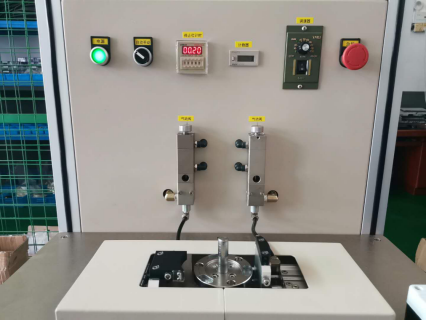

设备主要组成配件：
供油系统：电动黄油泵KST-F10B，储油桶可容纳20L油脂量（可根据客户要求储油桶可加大至50L容量）。桶内装有拨油片，可把油脂与空气分离确保供油时油脂不含空气。装有油位下限报警器，储油桶内油脂过少时，报警器会灯闪蜂鸣自动回报补油时机，排除断油现象。
涂油系统：两个气控阀KST-610，通过时间来控制气控阀涂油通断。
电控系统：时间控制器、计数器、电机旋转调速器、手/自动切换、急停等。
工装治具：调速电机、旋转轴、旋转圈数感应器、内外齿轮靠近气缸、定制吐油模具头。
设备操作步骤：
1、 设备连接电源AC220V、气源0.4~0.6MPA。电动黄油泵KST-F10B油脂压力设定50~80kg/cm²
2、 在设备控制面板上，设定好涂油时间、电机旋转速度、手/自动模式。
3、 将车轮放至工装治具固定槽位上，按下启动按钮，车轮停止旋转即涂油完成，取出轮子，进入下一道工序。
内外齿轮涂油过程：
1、 设定好各参数后，将车轮放好，按下启动开关。
2、 电机启动，带动车轮旋转，同时内齿轮与外齿轮对应气缸动作。将涂油模具头推进靠近对应齿轮位。
3、 时间控制器动作，控制两个KST-610气控阀动作，开始涂油。
4、 模具头贴合齿轮匀速吐油。旋转速度可在控制面板调速器上调整。
5、 计时器为零时，KST-610气控阀停止吐油动作，电机旋转至原点后停止。即涂油完成。
车轮内外齿轮涂油设备优势：
1、 操作简单、安全、方便快捷。

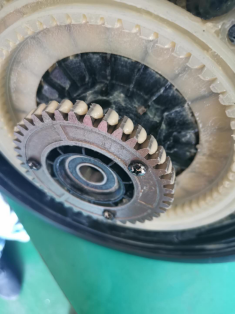

2、 涂油效果优势明显突出，在内外齿轮的每个齿槽上都均匀的涂有油脂。
3、 节省油脂成本，涂油量大小可控可调。
4、 节省人工成本，除去上下料时间，内外齿轮涂油只需3S即可完成。
不仅有效的节省成本，还大大的提高了生产效率。
供油系统：电动黄油泵KST-F10B，储油桶可容纳20L油脂量（可根据客户要求储油桶可加大至50L容量）。桶内装有拨油片，可把油脂与空气分离确保供油时油脂不含空气。装有油位下限报警器，储油桶内油脂过少时，报警器会灯闪蜂鸣自动回报补油时机，排除断油现象。
涂油系统：两个气控阀KST-610，通过时间来控制气控阀涂油通断。
电控系统：时间控制器、计数器、电机旋转调速器、手/自动切换、急停等。
工装治具：调速电机、旋转轴、旋转圈数感应器、内外齿轮靠近气缸、定制吐油模具头。
设备操作步骤：
1、 设备连接电源AC220V、气源0.4~0.6MPA。电动黄油泵KST-F10B油脂压力设定50~80kg/cm²
2、 在设备控制面板上，设定好涂油时间、电机旋转速度、手/自动模式。
3、 将车轮放至工装治具固定槽位上，按下启动按钮，车轮停止旋转即涂油完成，取出轮子，进入下一道工序。
内外齿轮涂油过程：
1、 设定好各参数后，将车轮放好，按下启动开关。
2、 电机启动，带动车轮旋转，同时内齿轮与外齿轮对应气缸动作。将涂油模具头推进靠近对应齿轮位。
3、 时间控制器动作，控制两个KST-610气控阀动作，开始涂油。
4、 模具头贴合齿轮匀速吐油。旋转速度可在控制面板调速器上调整。
5、 计时器为零时，KST-610气控阀停止吐油动作，电机旋转至原点后停止。即涂油完成。
车轮内外齿轮涂油设备优势：
1、 操作简单、安全、方便快捷。
2、 涂油效果优势明显突出，在内外齿轮的每个齿槽上都均匀的涂有油脂。
3、 节省油脂成本，涂油量大小可控可调。
4、 节省人工成本，除去上下料时间，内外齿轮涂油只需3S即可完成。
不仅有效的节省成本，还大大的提高了生产效率。
