电缸选型手册
文章出处：灵熙 人气：发表时间：2019-12-20 09:57
电缸选型手册
一、电缸输出力计算
电机输出扭矩与电动缸输出力的关系
F:电动缸输出力（KN） T:电机输出扭矩（N.M） R:减速比 L:丝杆导程(MM)
η：机械效率（一般建议值为85%,但效率值跟实际工况有关，也会发生变化，选型时请根据实际情况做相应调整。）

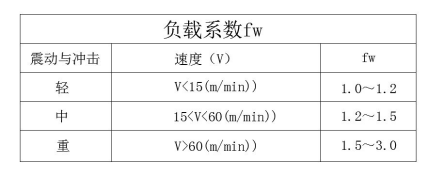

二、电缸寿命计算
电缸的寿命一般指电缸内部使用的丝杆的寿命，我们可以分为三个部分：a使用寿命、取决于电缸的使用条件，如工作强度，工作环境、润滑的种类和后期维护的频率等：b精度寿命，因磨损导致的精度恶化：c丝杆的疲劳寿命，可以通过丝杆的疲劳寿命计算得出，以下为电缸的疲劳寿命计算方法。
Ls：电缸寿命（KM）
Fm：电缸承受的轴向平均负载（KN）
Ca：丝杆螺母的基本额定动负载（KN）<请参考丝杆具体性能指标>
三、电缸平均轴向负载计算

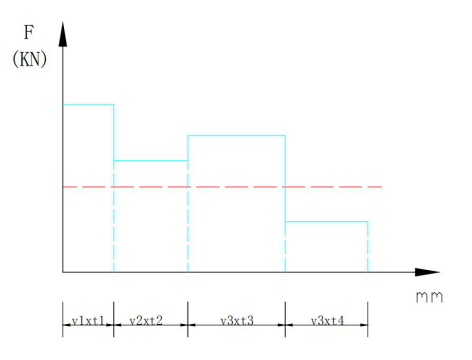

当轴向负载不断在变动时，想要得知疲劳寿命，就必须先计算出平均轴向负载Fm,电缸在一个工作循环中在各个不同工作区的力，速度和时间，其分析如下：
电缸平均轴向负载计算公式如下：
平均负载为运动过程中各段行程上载荷的加权平均负载、所得如下：
受力行程10mm，预期寿命10KM、可单程运行100万次
受力行程100mm，预期寿命10KM、可单程运行10万次
受力行程200mm，预期寿命10KM、可单程运行5万次
一、电缸输出力计算
电机输出扭矩与电动缸输出力的关系
F:电动缸输出力（KN） T:电机输出扭矩（N.M） R:减速比 L:丝杆导程(MM)
η：机械效率（一般建议值为85%,但效率值跟实际工况有关，也会发生变化，选型时请根据实际情况做相应调整。）
二、电缸寿命计算
电缸的寿命一般指电缸内部使用的丝杆的寿命，我们可以分为三个部分：a使用寿命、取决于电缸的使用条件，如工作强度，工作环境、润滑的种类和后期维护的频率等：b精度寿命，因磨损导致的精度恶化：c丝杆的疲劳寿命，可以通过丝杆的疲劳寿命计算得出，以下为电缸的疲劳寿命计算方法。
Ls：电缸寿命（KM）
Fm：电缸承受的轴向平均负载（KN）
Ca：丝杆螺母的基本额定动负载（KN）<请参考丝杆具体性能指标>
三、电缸平均轴向负载计算
当轴向负载不断在变动时，想要得知疲劳寿命，就必须先计算出平均轴向负载Fm,电缸在一个工作循环中在各个不同工作区的力，速度和时间，其分析如下：
电缸平均轴向负载计算公式如下：
平均负载为运动过程中各段行程上载荷的加权平均负载、所得如下：
受力行程10mm，预期寿命10KM、可单程运行100万次
受力行程100mm，预期寿命10KM、可单程运行10万次
受力行程200mm，预期寿命10KM、可单程运行5万次
